電動推桿精度

隨著越來越多的制造商希望實現產品功能自動化，以提高標準化和一致性,任何運動系統的總精度是系統內各線性部件的精度和重復性值的總和；控制準確性和可重復性這兩個變量的能力對提高生產力和效率有直接影響，確保成品生產的一致性，可以減少出現缺陷和不合格的產品。

直線型電動推桿的位移精確度也稱為精確控制電動推桿行程，主要由電機、齒輪箱、螺桿、編碼器來決定，同時加工精度、選用材料的選擇也會影響精度。

l  機械公差

有機械部件都有公差，這些公差根據其結構中使用的制造工藝而變化。這包括伸縮桿、螺桿、螺母、軸承、定位件等零部件。同時公差的特征尺寸還會和弓形和扭曲有關。

l  直線間隙

直線間隙是指電動推桿內部螺桿和螺母之間以及軸承的油隙的線性運動量，而不包括機構的旋轉。反沖力影響沿電機方向X軸的精度和可重復性。

l  導程精度

導程是指電動推桿螺桿每轉一圈，螺母前進的距離。即使是精密的軋制工藝，也會產生螺桿間距的一些變化，從而影響螺桿轉動時的導程。這影響到精度，但不影響沿X軸的重復性。

l  系統分辨率

更高的精度也需要更高的分辨率。磁性編碼器可以提供位置反饋。

安迪特電動推桿的位移精度是通過磁性編碼器的90°相位角方波脈沖信號來實現的。

電動推桿機體內設磁性元件裝置，磁性編碼器的作用是提供給接收裝置一個信號反饋裝置，用來判斷電機的轉速及電機的運行位置。當知道磁性傳感器轉一圈輸出的信號脈沖精度，就可以知道電機轉一圈時，磁性編碼器就會給接收裝置提供信號脈沖，通過與控制系統一起使用來精確控制電動推桿的位置。

磁性精度算法

磁性精度=螺桿導程/（速比×脈沖數）

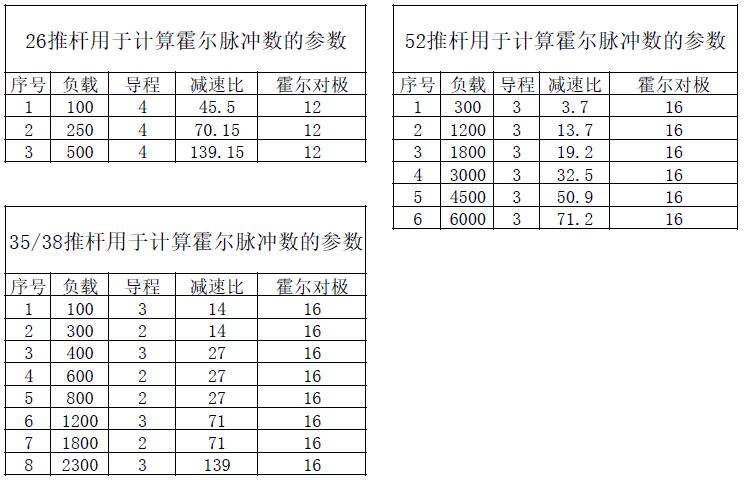

安迪特各系列電動推桿霍爾脈沖參數如下圖：

例如：ANT-35電動推桿負載為600N，套用算法其磁性精度=2/(27×16）=0.0046即此推桿磁性精度為0.0046mm.
